Marco Tecnológico

1. Diseño Conceptual

El diseño conceptual describe la infraestructura y organización de servicios del proyecto, mostrando cómo se interconectan los distintos elementos del sistema, cómo se gestiona la persistencia de datos y cómo se asegura la comunicación segura y el aislamiento entre servicios.

1.1 Visión general de la infraestructura

El sistema se implementa sobre tres instancias AWS EC2 con Ubuntu Server 24.04, cada una con un rol específico e independiente. Sobre el servidor principal corre Docker Compose v2, que orquesta cuatro contenedores interconectados a través de una red interna privada.

Instancia IP Elástica Tipo Rol
taller-fhd-principal 3.217.215.112 t3.medium Servidor web, panel admin y base de datos
taller-fhd-dns 18.213.221.53 t3.micro Servidor DNS con BIND9
taller-fhd-backups 54.165.242.48 t3.micro Servidor de copias de seguridad

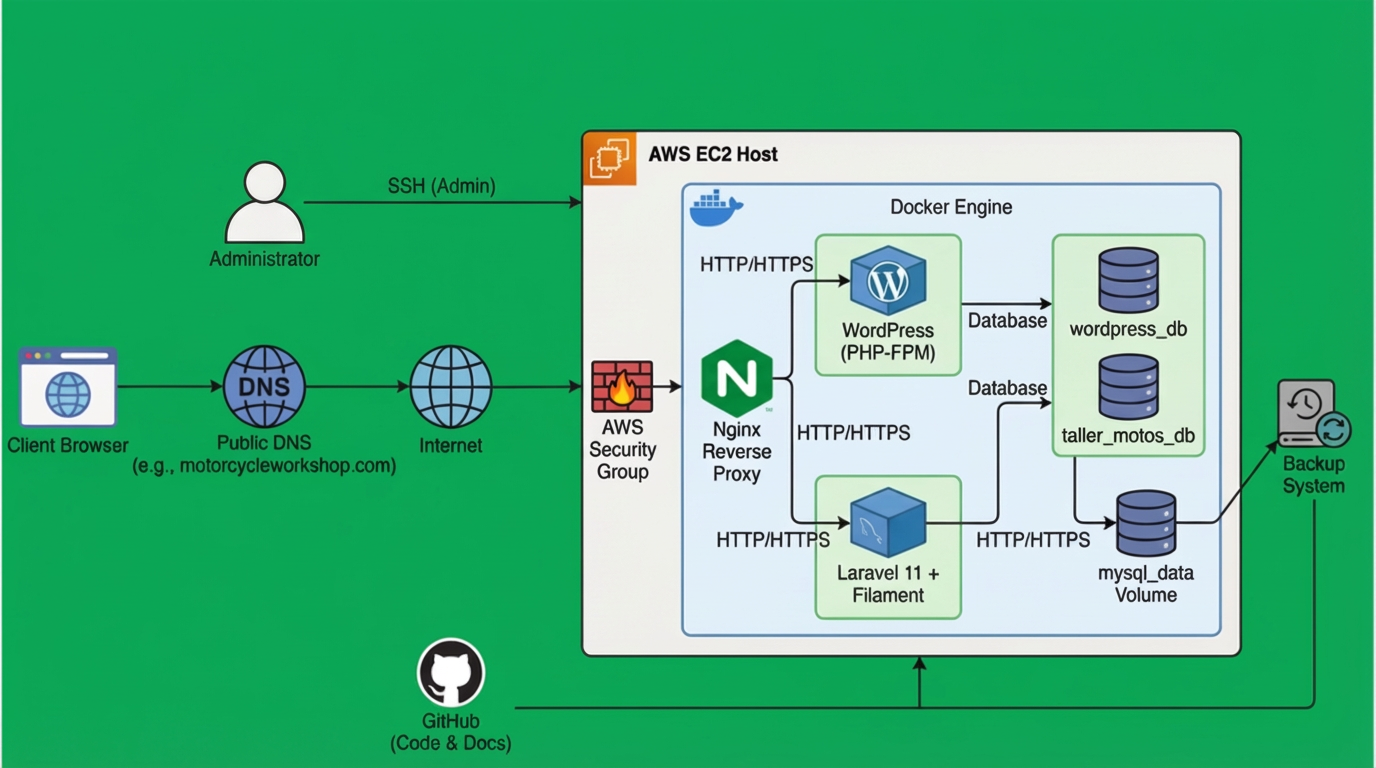

Mapa conceptual de la infraestructura del sistema

Figura 1. Mapa conceptual que representa la infraestructura tecnológica del sistema, mostrando la relación entre las tres instancias AWS EC2, los contenedores Docker y las redes internas.

1.2 Host y firewall perimetral

  • AWS EC2 (Ubuntu Server 24.04)
  • Tres instancias cloud independientes, cada una con su Elastic IP fija.

  • Gestión de usuarios, permisos del sistema de archivos y servicios.

  • Security Groups de AWS

  • Sustituyen al firewall tradicional del host en entornos cloud.
  • Controlan y filtran el tráfico entrante y saliente a nivel de instancia.
  • Cada instancia tiene su propio Security Group adaptado a su función.

Servidor principal:

Puerto Protocolo Origen Uso
22 TCP IP propia Acceso SSH administrador
80 TCP 0.0.0.0/0 Redirección HTTP → HTTPS
443 TCP 0.0.0.0/0 Web pública WordPress (HTTPS)
8081 TCP 0.0.0.0/0 Panel admin Laravel (HTTPS)
3306 — CERRADO MySQL nunca expuesto

Servidor DNS:

Puerto Protocolo Origen Uso
22 TCP IP propia Acceso SSH
53 UDP 0.0.0.0/0 Consultas DNS
53 TCP 0.0.0.0/0 Consultas DNS

Servidor de backups:

Puerto Protocolo Origen Uso
22 TCP IP propia Acceso SSH administrador
22 TCP 3.217.215.112/32 Recepción de backups por rsync

1.3 Plataforma Docker y diseño de contenedores

  • Docker Engine + Docker Compose v2
  • Motor de contenedores que ejecuta los servicios de forma aislada.
  • Gestiona la creación de contenedores, redes internas y volúmenes persistentes.
  • Garantiza portabilidad, escalabilidad y facilidad de mantenimiento.

  • Se usa Compose v2 como plugin nativo (comando docker compose, sin guión).

  • Red interna Docker (taller_network)

  • Red privada de tipo bridge que conecta todos los contenedores.
  • Los contenedores se comunican entre sí por nombre (ej: db:3306).

  • La base de datos MySQL nunca es accesible desde el exterior.

  • Volúmenes Docker

  • Permiten la persistencia de datos frente a reinicios o recreaciones de contenedores.
  • Facilitan la realización de copias de seguridad completas del entorno.

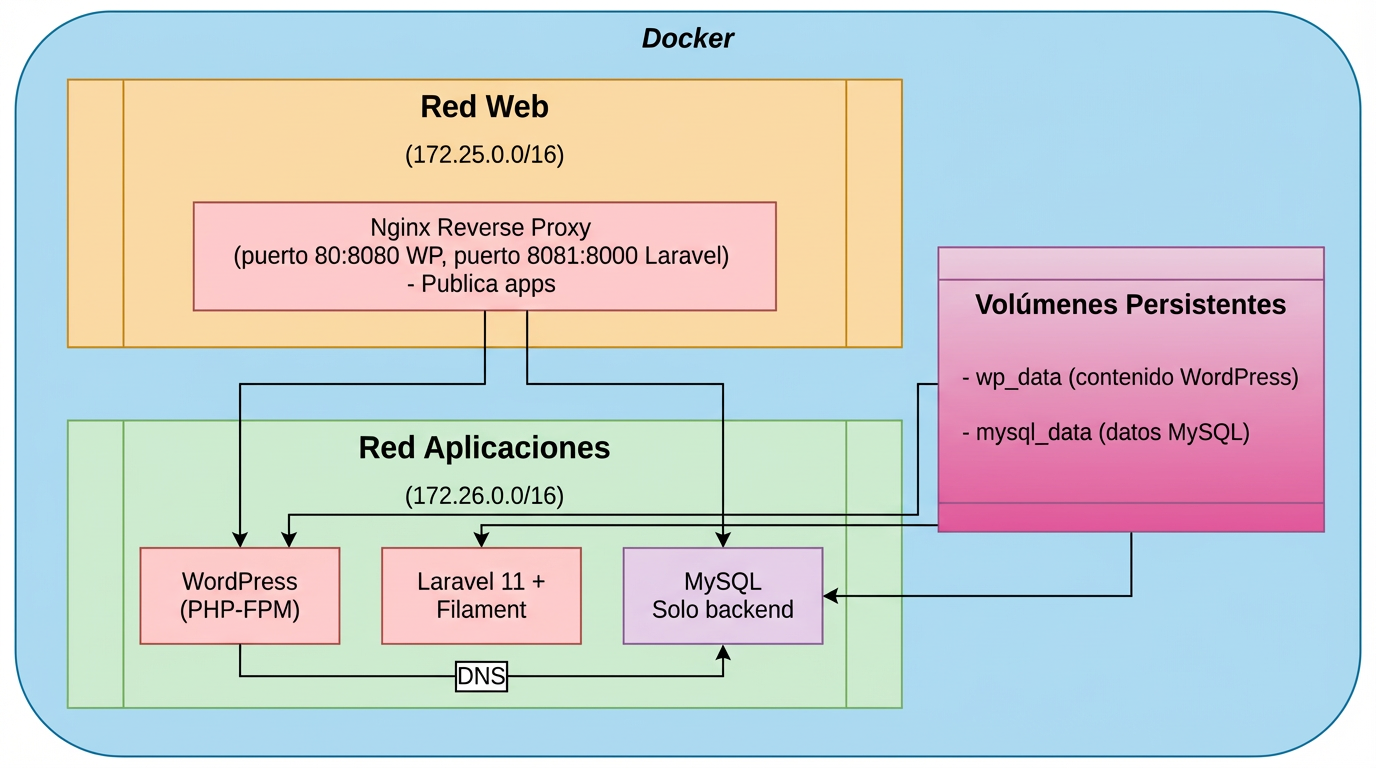

Esquema de los contenedores y volúmenes Docker

Figura 2. Diagrama de los cuatro contenedores, sus relaciones y los volúmenes persistentes asociados.

1.4 Servicios en contenedores

Cuatro contenedores en el servidor principal, conectados por la red interna taller_network. Nginx es el único punto de entrada desde el exterior; MySQL nunca expone el puerto 3306.

Contenedor Imagen Rol principal
Nginx nginx:alpine Reverse proxy, HTTPS y enrutamiento por dominio
WordPress wordpress:fpm-alpine CMS de la web pública (fhdproyects.innc.link)
Laravel + Filament php:8.2-fpm-alpine (custom) Panel de gestión privado (tallerfhd.gestiona)
MySQL mysql:8.0 Dos BDs separadas con usuarios de privilegios mínimos

Enrutamiento por dominio:

  • fhdproyects.innc.link → WordPress (acceso público)
  • tallerfhd.gestiona → Laravel/Filament (solo DNS privado)

La configuración concreta (docker-compose.yml, Nginx, SQL de inicialización, Dockerfile) se documenta en el capítulo Desarrollo.

1.5 Servidor DNS — BIND9

El servidor DNS proporciona resolución de nombres independiente de Cloudflare, permitiendo el acceso a los dominios del taller incluso en entornos donde el DNS público esté bloqueado (como el WiFi del centro educativo).

  • Software: BIND9 en instancia EC2 independiente (18.213.221.53)
  • Zona configurada:
  • tallerfhd.gestiona → 3.217.215.112 (dominio privado, solo existe en este DNS)

Funcionamiento según el escenario:

Escenario DNS utilizado Resultado
WiFi del centro (Cloudflare bloqueado) DNS privado (18.213.221.53) ✅ Resuelve correctamente
Móvil del profesor con datos móviles Cloudflare (DNS público) ✅ Resuelve correctamente
Cualquier equipo sin DNS privado Cloudflare ✅ WordPress accesible, Laravel no

El dominio tallerfhd.gestiona es un dominio inventado que solo existe en el DNS privado. Esto garantiza que el panel de administración de Laravel sea inaccesible desde internet y solo accesible desde equipos configurados explícitamente.

1.6 Sistema de copias de seguridad

Diseño del sistema de backups: copias automáticas nocturnas (2:00 AM) desde el servidor principal hacia una instancia EC2 independiente, mediante mysqldump, tar y rsync sobre SSH.

Elemento Método Destino
Base de datos wordpress mysqldump /opt/backups/ en servidor backups
Base de datos taller_motos mysqldump /opt/backups/ en servidor backups
Archivos WordPress tar + rsync /opt/backups/ en servidor backups
Configuración /opt/taller tar + rsync /opt/backups/ en servidor backups

El script backup.sh, la clave SSH y la entrada de cron se documentan en el capítulo Desarrollo (§9).

1.7 Modelo de datos

La base de datos taller_motos contiene cinco tablas interrelacionadas (clientes, motos, reparaciones, mecánicos y lista de compra):

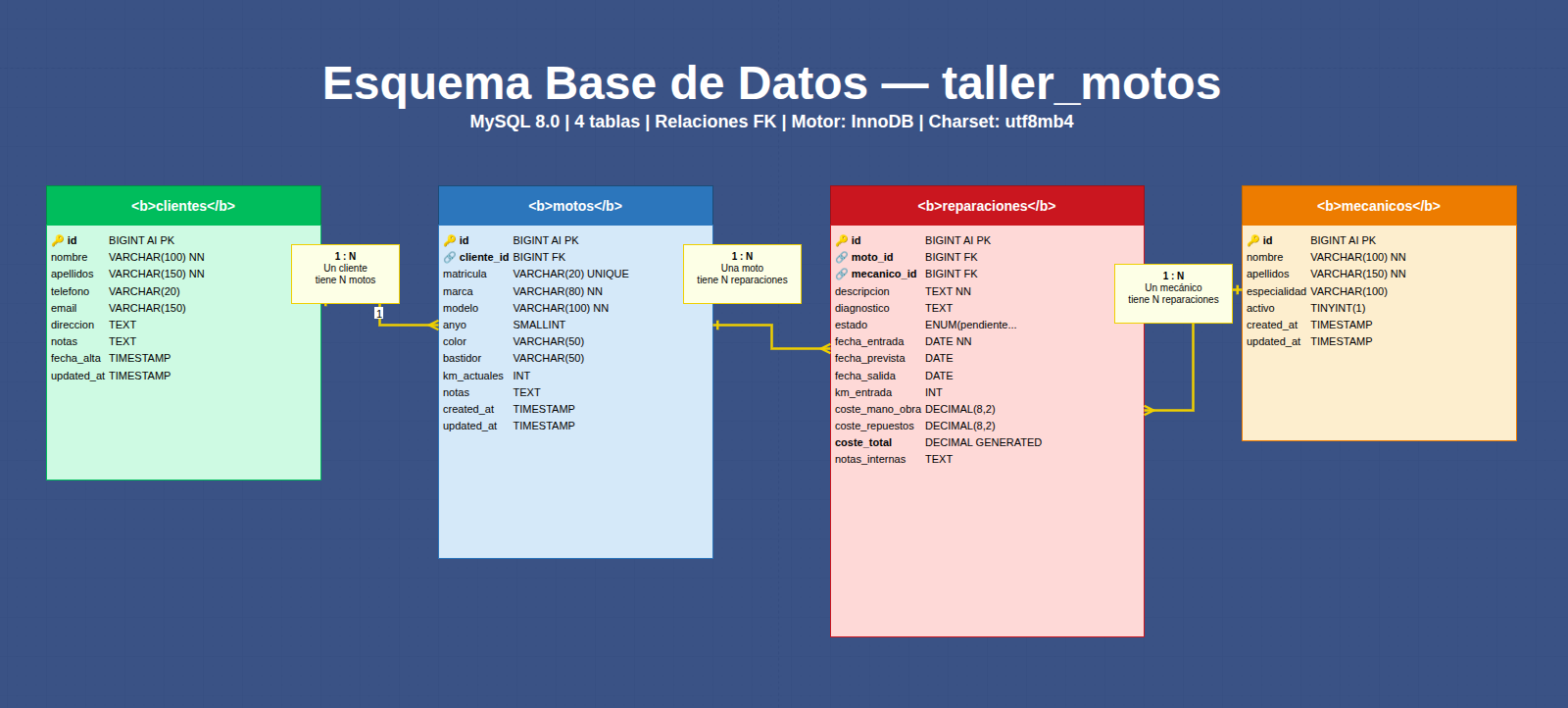

Esquema de la base de datos taller_motos

Figura 3. Esquema relacional de la base de datos taller_motos, con sus tablas, campos y relaciones entre entidades.

1.8 Flujo de datos

  1. El usuario introduce el dominio en el navegador.
  2. El equipo consulta su servidor DNS configurado:
  3. Si apunta al DNS privado → resuelve tallerfhd.gestiona
  4. Si apunta a Cloudflare → resuelve solo fhdproyects.innc.link
  5. La solicitud llega al contenedor Nginx en la IP 3.217.215.112.
  6. Nginx redirige HTTP → HTTPS (redirección 301).
  7. Nginx enruta según el dominio:
  8. fhdproyects.innc.link → reenvía al contenedor WordPress (PHP-FPM, puerto interno 9000).
  9. tallerfhd.gestiona → reenvía al contenedor Laravel (PHP-FPM, puerto interno 9000).
  10. WordPress consulta o actualiza la base de datos wordpress a través de la red interna Docker.
  11. Laravel consulta o actualiza la base de datos taller_motos mediante Eloquent ORM.
  12. Los volúmenes Docker aseguran que toda la información crítica se almacene de forma persistente.
  13. Cada noche a las 2:00 AM, el script de backup envía copias de seguridad al servidor independiente.

1.9 Seguridad y aislamiento

  • Security Groups de AWS
  • Cada instancia tiene su Security Group específico con solo los puertos necesarios.

  • MySQL (3306) está completamente bloqueado a nivel de red en las tres instancias.

  • HTTPS con Cloudflare Origin Certificates

  • Todo el tráfico web va cifrado con TLS 1.2/1.3.
  • Redirección automática de HTTP a HTTPS en Nginx.

  • Certificado válido para *.innc.link.

  • DNS privado para el panel de administración

  • tallerfhd.gestiona solo existe en el DNS privado.

  • El panel de Laravel es inaccesible desde internet para quien no tenga el DNS configurado.

  • Red interna Docker (taller_network)

  • Aísla el tráfico entre contenedores y evita accesos no autorizados.

  • MySQL solo es accesible desde WordPress y Laravel, nunca desde el exterior.

  • Credenciales en .env

  • Todas las contraseñas y claves se almacenan en un archivo .env que nunca se sube al repositorio Git.

  • Docker Compose las inyecta como variables de entorno en tiempo de ejecución.

  • Usuarios MySQL con privilegios mínimos

  • wp_user solo puede acceder a la base de datos wordpress.
  • laravel_user solo puede acceder a la base de datos taller_motos.

  • Ninguna aplicación usa el usuario root.

  • Eloquent ORM en Laravel

  • Todas las consultas pasan por el ORM, eliminando por diseño los ataques de SQL Injection.

  • Copias de seguridad automáticas

  • Backups nocturnos en servidor independiente.
  • Recuperación ante fallos físicos o lógicos garantizada.

1.10 Justificación del diseño

  • Tres instancias separadas garantizan que un fallo en un servidor no afecte al resto.
  • Separación de servicios en contenedores para aislamiento, seguridad y facilidad de mantenimiento.
  • Nginx como reverse proxy unifica el punto de entrada y enruta por dominio en vez de por puerto.
  • Dos aplicaciones separadas (WordPress para la web pública, Laravel para la gestión interna) evita que una brecha en el CMS exponga los datos del negocio.
  • Dos bases de datos separadas garantiza que cada aplicación solo accede a sus propios datos.
  • DNS privado permite demostrar resolución de nombres propia e independencia de proveedores externos.
  • Volúmenes persistentes + backups automáticos aseguran la recuperación de datos ante cualquier fallo.
  • AWS EC2 + Security Groups proporciona una solución cloud robusta y escalable, alineada con entornos de producción reales.

1.11 Matriz de vulnerabilidades

La siguiente matriz recoge las principales vulnerabilidades asociadas a la infraestructura implementada, su impacto, probabilidad estimada y las medidas de mitigación aplicadas.

Activo / Componente Vulnerabilidad / Amenaza Impacto Probabilidad Nivel de riesgo Medidas de mitigación
AWS EC2 (Ubuntu Server) Sistema desactualizado Alto Media Alto apt update && apt upgrade periódico, repositorios oficiales.
Security Groups AWS Puertos innecesarios abiertos Alto Media Alto Solo puertos mínimos abiertos por instancia. Puerto 3306 bloqueado.
Acceso SSH al host Credenciales débiles o fuga de clave Alto Media Alto Autenticación por clave privada .pem, sin contraseña SSH.
Docker Engine Exposición accidental de contenedores Alto Baja Medio Solo Nginx tiene puertos publicados. MySQL sin puertos expuestos.
Contenedor WordPress Vulnerabilidades en plugins desactualizados Alto Media Alto Actualización periódica de WordPress y plugins, copias de seguridad.
Contenedor WordPress Ataques de fuerza bruta sobre /wp-admin Medio Media Medio Contraseñas fuertes, plugins de seguridad, limitación de intentos.
Contenedor Laravel Acceso no autorizado al panel /admin Alto Baja Bajo Login propio con bcrypt, sesiones cifradas con APP_KEY y acceso restringido por DNS privado.
Contenedor MySQL Acceso no autorizado a la base de datos Alto Baja Medio Red interna Docker, usuarios con privilegios mínimos, sin puerto expuesto.
Contenedor MySQL Pérdida o corrupción de datos Alto Baja Bajo Volúmenes Docker persistentes + backups automáticos nocturnos en servidor independiente.
Archivo .env Exposición de credenciales Alto Baja Medio Nunca en Git (.gitignore), permisos restrictivos en el servidor.
Comunicaciones web Tráfico interceptado Alto Baja Bajo HTTPS activo con certificados Cloudflare Origin, TLS 1.2/1.3.
Servidor DNS Caída del DNS privado Medio Baja Bajo Cloudflare como DNS público de respaldo para el dominio principal.
Servidor de backups Pérdida de copias de seguridad Alto Baja Medio Instancia independiente con Elastic IP. Logs de cada ejecución.
Red interna Docker Configuración incorrecta de red Alto Baja Medio Verificación de que servicios críticos solo son accesibles por taller_network.
